Système Optogait 5 mètres

Référence: K_OGA051

OptoGait est un système optique d'analyse de la marche, de la course et du saut. Dix barres à 96 LED mesurent à 1 000 Hz, avec une résolution spatiale de 1 cm, les paramètres spatio-temporels pas après pas — au sol, en configuration modulaire jusqu'à 100 m, ou sur tapis roulant. Un véritable laboratoire portable, couplé à un logiciel d'analyse et de vidéo synchronisée.

✓ 1 000 Hz · précision 1,041 cm

✓ Marche, course, saut, réaction & fréquence

✓ 5 mètres

✓ Dispositif médical (93/42/CEE)

Moyens de paiement sécurisés

OptoGait — votre laboratoire de locomotion portable

Système optique d'analyse de la marche, de la course et du saut pour les cliniciens, thérapeutes, chercheurs et préparateurs physiques.

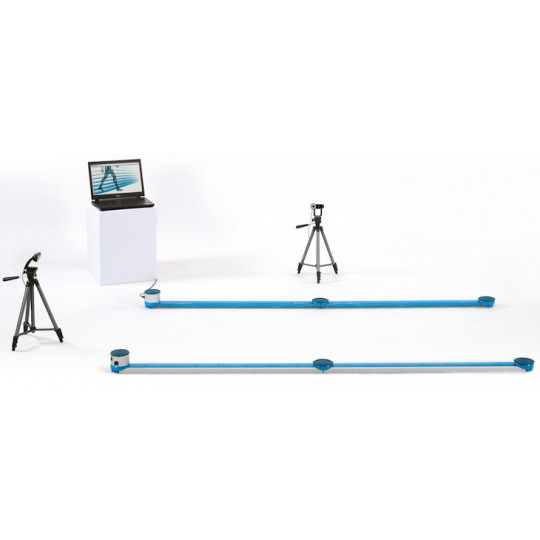

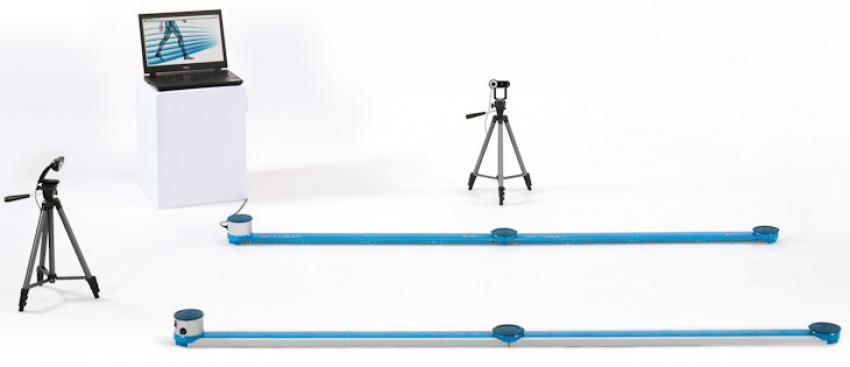

Système OptoGait Microgate — barres optiques et caméras pour l'analyse de la marche

Kit 5 mètres

Composition du matériel

Un système complet, prêt à l'emploi, géré directement par le logiciel.

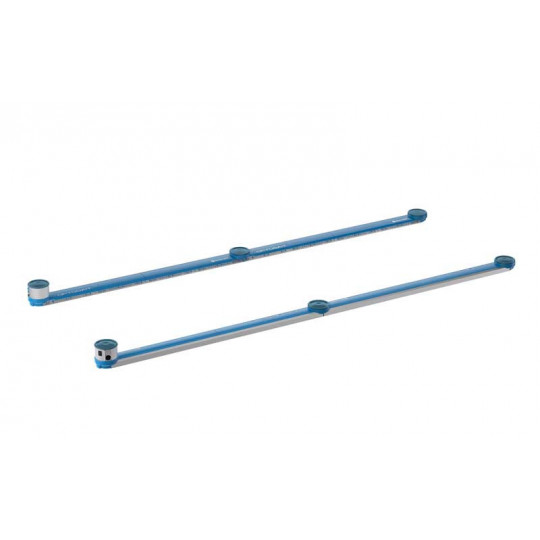

› 5 barres émettrices (TX) et réceptrices (RX) — 5 m 96 LED infrarouge, interface intégrée.	› Logiciel OptoGait Acquisition temps réel, rapports, base de données (pilotes inclus).
› 2 caméras Logitech Vidéo synchronisée jusqu'à 30 images/s (1280 × 720), gérées par le logiciel. + extension USB	› Accessoires Alimentation électrique + câble d'extention.

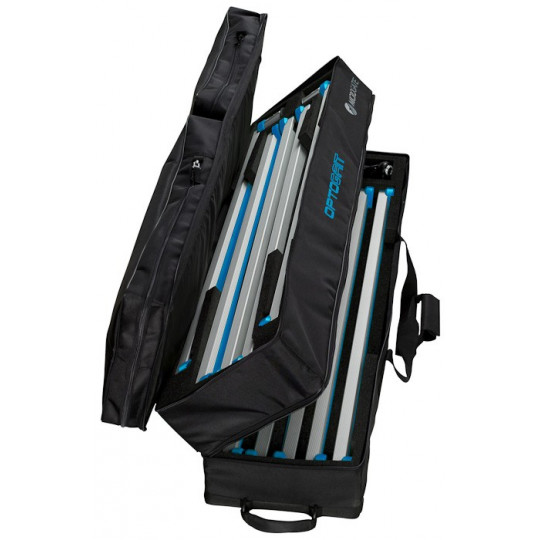

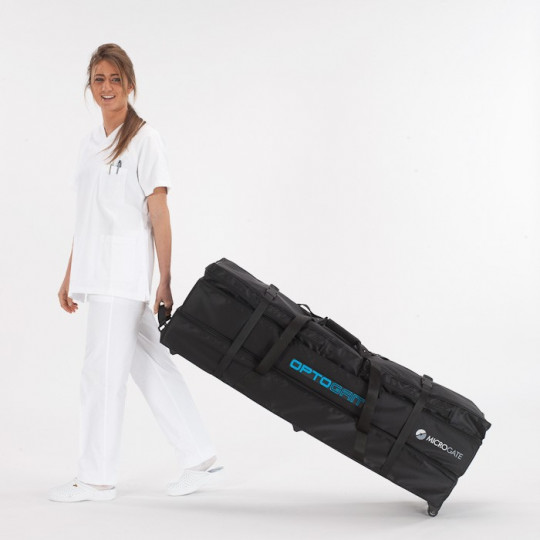

› 1 câble USB de connexion Liaison barre réceptrice → ordinateur ; aucun câble entre les barres.	› 1 valise de transport Légère et compacte, pour un système totalement portable.

1000 Hz Fréquence d'acquisition	1,041 cm Résolution spatiale
96 LED Par barre (TX / RX)	6 m Distance max. entre barres

Jadis réservée aux grands laboratoires de biomécanique en raison de son coût, l'analyse instrumentée de la marche devient accessible avec OptoGait. Le système calcule en temps réel les paramètres spatio-temporels de la marche, de la course et de mouvements plus complexes, et les associe à une vidéo synchronisée pour un suivi objectif dans le temps, la mise en évidence des déficits et la détection rapide des asymétries entre les membres inférieurs.

Le système d'un point de vue technique

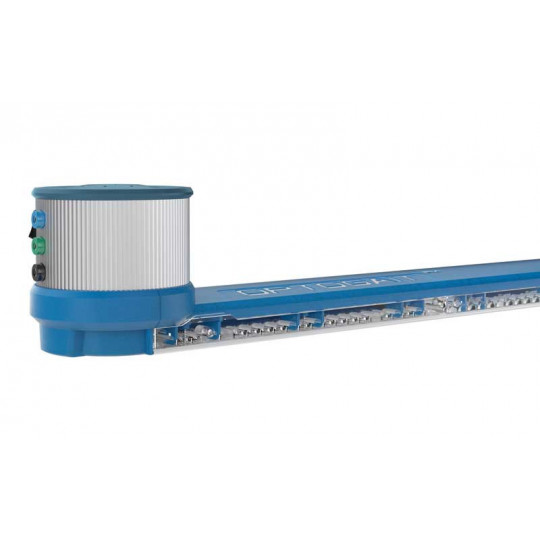

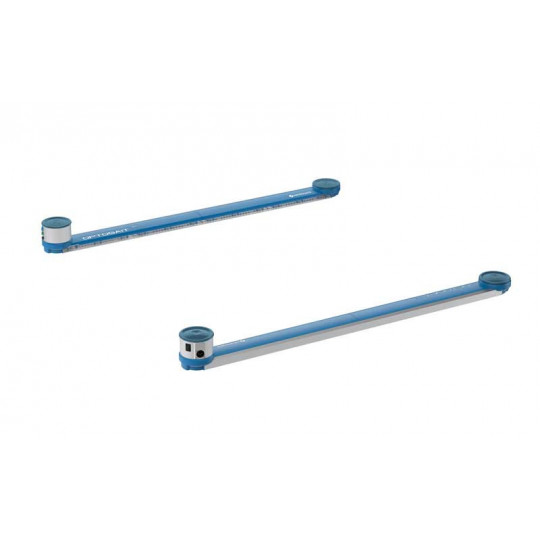

OptoGait est un système de détection optique composé d'une barre émettrice (TX) et d'une barre réceptrice (RX). Chacune intègre 96 LED communiquant en infrarouge (890 nm) avec les LED de la barre opposée. Posées au sol ou le long d'un tapis, les barres détectent les interruptions du faisceau provoquées par le mouvement du sujet, puis en calculent la durée et la position.

Pendant une épreuve de marche, de course ou de saut, les temps de contact et de vol sont mesurés avec une précision de 1 millième de seconde, et la position des LED interrompues avec une résolution spatiale de 1,041 cm. À partir de ces données brutes, le logiciel dérive en temps réel une série de paramètres essentiels à l'analyse du mouvement.

Un alignement guidé en temps réel

● Témoin vert : alignement optimal, prêt à mesurer.
● Témoin rouge : barres non parallèles ou sol irrégulier — interruption des LEDs par un objet dans les barres.

Trois modalités d'utilisation

Une même technologie, trois configurations selon votre espace et vos objectifs.

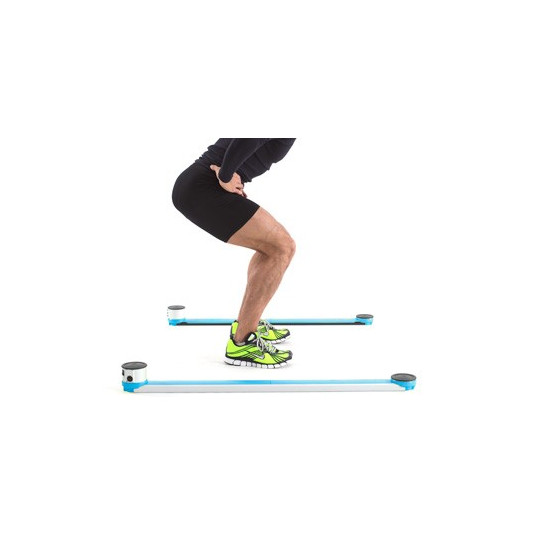

Le mètre seul — configuration de base

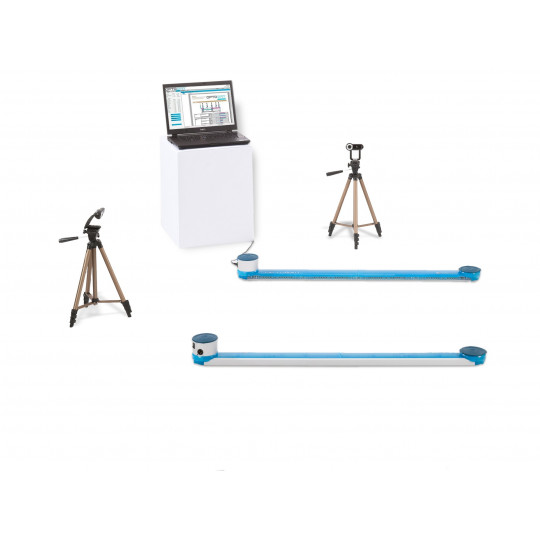

OptoGait en configuration mètre seul pour les tests de saut, de fréquence et de réaction

Une barre TX et une barre RX d'un mètre suffisent pour une grande variété de tests. Le mètre seul peut fonctionner sur batterie (≈ 8 h) ou sur secteur, pour une autonomie totale sur le terrain.

Le système optogait est ultra efficace pour la mesure de groupe et permet rapidement d'évaluer une équipe sur plusieurs tests.

Sauts — Squat Jump, CMJ, Drop Jump, sauts continus, sauts sur un pied, tests prédéfinis (Drift, 5 Dot Drill, Single Leg Three Hops).

Fréquence / Tapping — résultats distincts jambe gauche / droite, déplacements latéraux, marche sur place, exercices de dissociation.

Réaction — temps écoulé entre un stimulus optique ou acoustique et le mouvement du sujet.

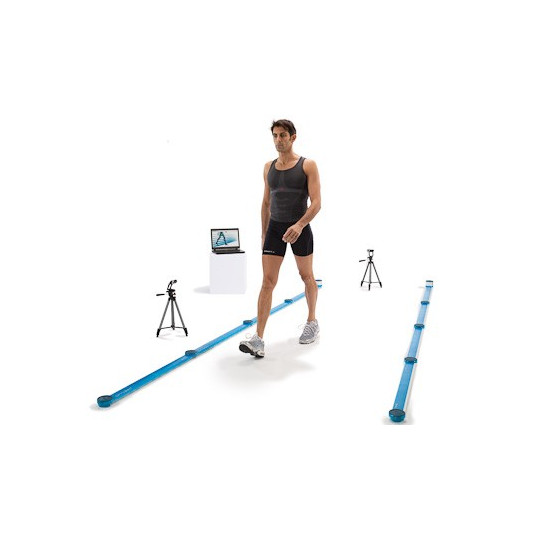

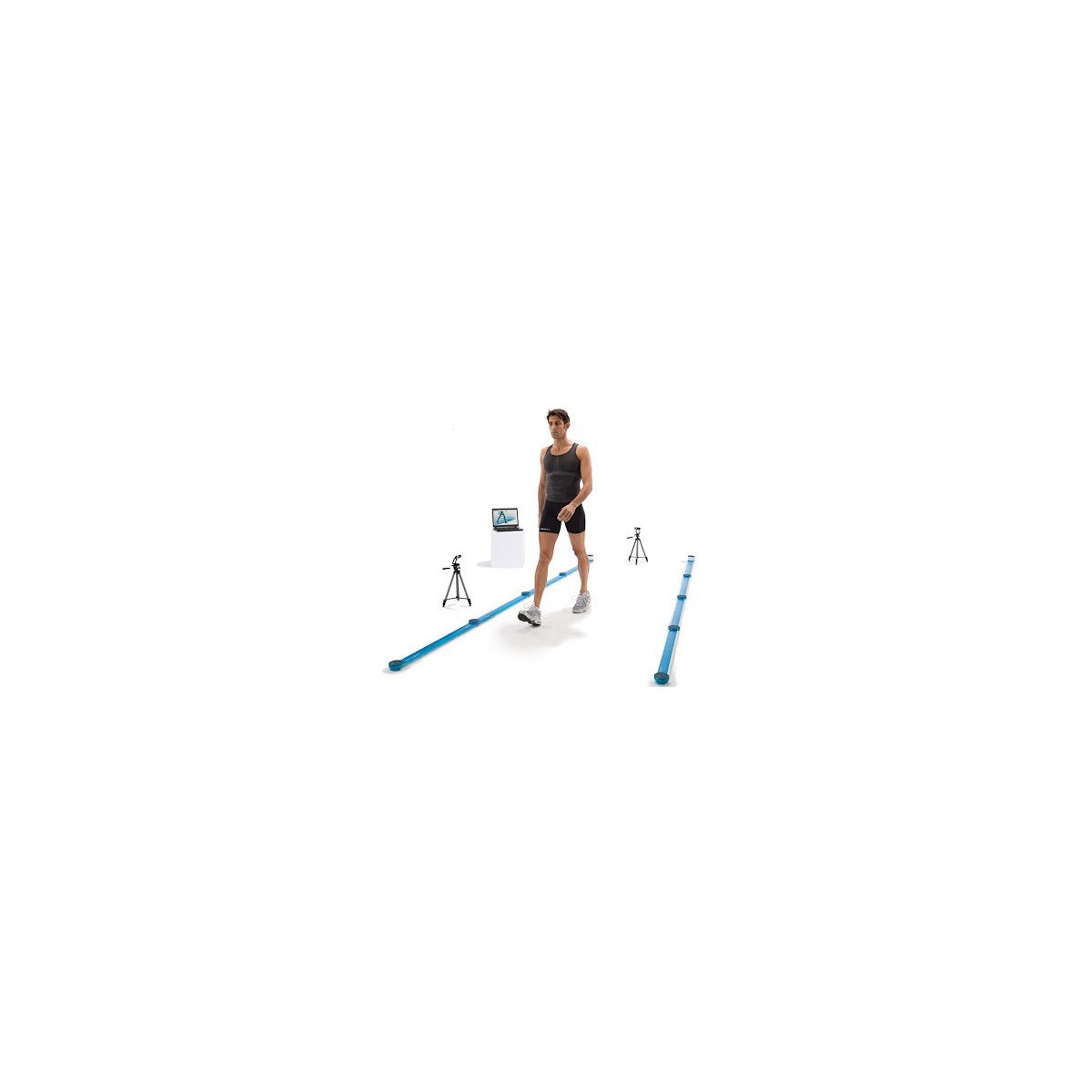

La solution modulaire

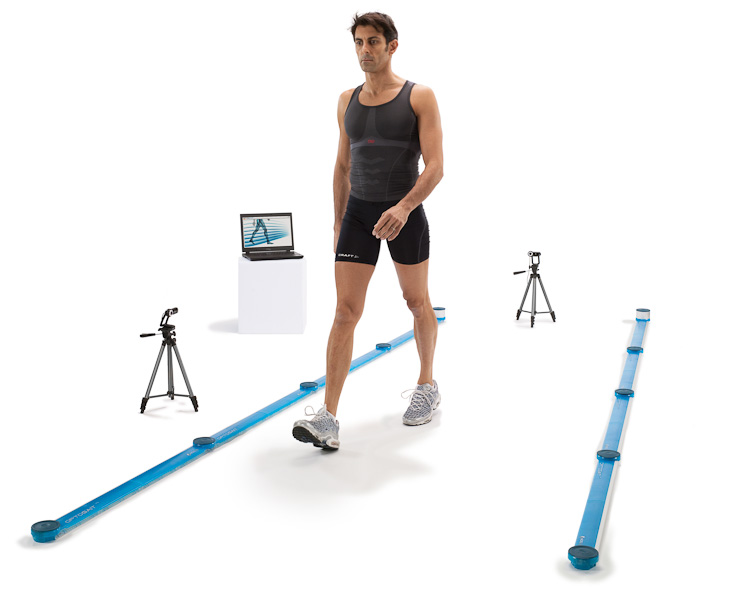

OptoGait en configuration modulaire pour l'analyse de la marche et de la course

En reliant plusieurs mètres, le système s'étend de 2 à 100 m linéaires, ou compose des surfaces rectangulaires jusqu'à 6 × 6 m. L'analyse de la marche et de la course se fait alors en situation écologique.

Ce type de configuration est idéal pour obtenir rapidement sans contrainte les paramètres spatio-temporelles pour l'analyse de la marche. Des évaluations de saut horizontaux permettent également de compléter la polyvalence de ce système.

Tests de marche — d'un point A à un point B, allers-retours, marche arrière, double tâche, ajout d'obstacles (cônes) ou d'actions intermédiaires (s'asseoir / se relever).

Tests de course — départ arrêté ou lancé, analyse de l'accélération, des changements de direction et de l'effet de la fatigue au fil des passages.

Tests de Sauts — 3 hop test, single triple jumps, multibounds jumps. Des évaluations rapide avec des mesures chiffrés des tests de référence pour la rééducation.

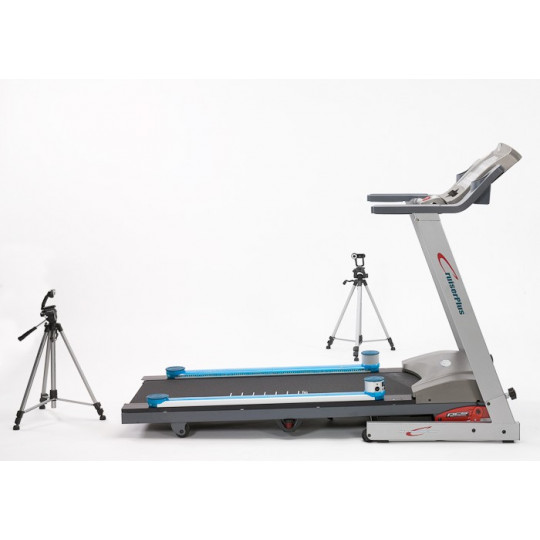

L'utilisation sur tapis roulant

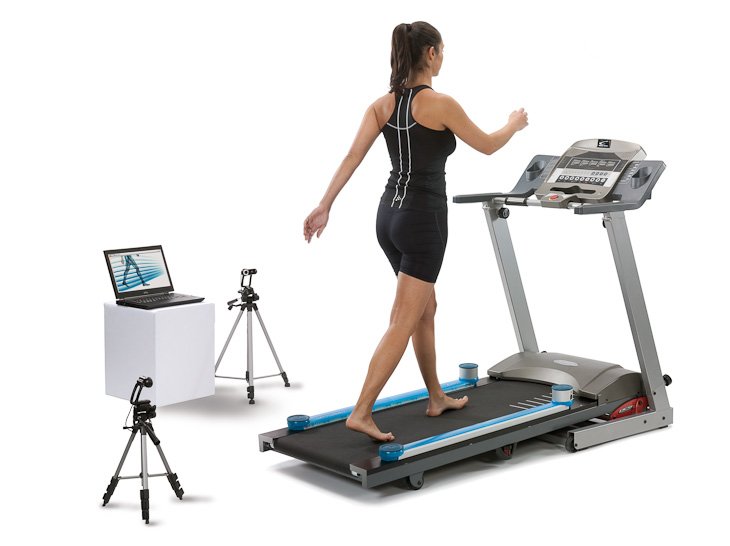

OptoGait installé sur les rails latéraux d'un tapis de course pour l'analyse de la marche

Posées (ou fixées par adhésif) sur les rails latéraux du tapis, les barres transforment n'importe quel tapis en laboratoire portable pour les petits espaces. Le système est compatible avec la grande majorité des tapis et aucune synchronisation préalable n'est nécessaire.

Cette configuration génère les données traditionnelles du cycle de marche : phase de contact, phase oscillante (vol), temps de mise en charge, double appuis, longueur et temps de pas, cadence, symétrie — sur de longues séquences en vitesse constante.

Cette modalité permet également de travailler avec vos patients en présenant un feedback chiffré des paramètres cibles (exemple : longueur du pas, cadence...), ou d'afficher les déséquilibres des différentes phases.

Le logiciel et son utilisation

Le logiciel dédié acquiert et affiche en temps réel les paramètres de la marche, de la course et du saut. Sa lecture est facilitée par des indicateurs de couleur et des illustrations, et les asymétries entre les deux jambes ressortent immédiatement.

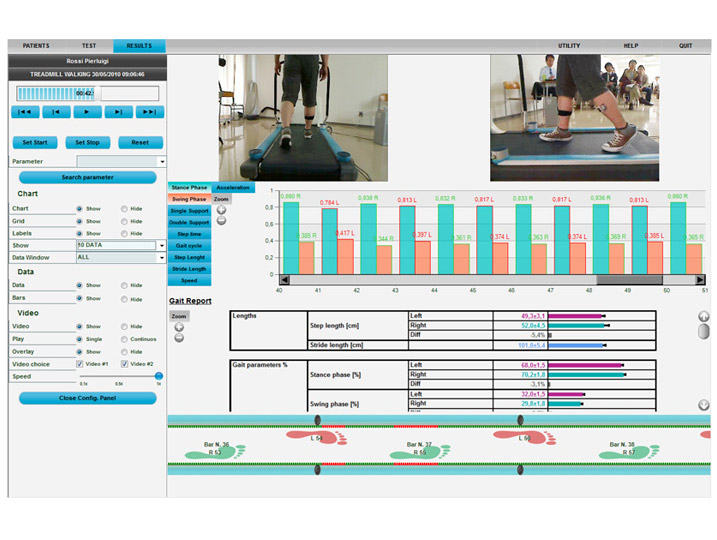

Logiciel OptoGait — rapport d'analyse de la marche avec paramètres spatio-temporels

Vidéo synchronisée — de petites caméras, librement positionnables, capturent les tests et se synchronisent automatiquement avec les événements détectés, sans aucune synchronisation matérielle. Vous croisez données chiffrées et images en un coup d'œil.

Empreintes & appuis — visualisation a posteriori des LED interrompues (en rouge) et des appuis sous forme d'empreintes graphiques.

Analyse vidéo avancée — utilitaire dédié pour le calcul d'angles, de distances et l'annotation graphique.

+ Base de données — archivage de tous les tests, consultation ultérieure et comparaison intuitive des sessions réalisées à différentes dates.

Rapport 01

Marche / Course

Moyenne, écart-type et coefficient de variation de chaque paramètre, séparés membre gauche / droit. Les asymétries et déséquilibres ressortent instantanément, avec contrôle des normes et comparaison graphique de deux tests.

Rapport 02

Rapport étendu

Toutes les valeurs chiffrées et les graphiques enregistrés pas après pas pendant le test, pour un suivi exhaustif et une analyse approfondie de chaque session.

Ce qu'OptoGait permet

✓ Évaluer objectivement la condition physique du patient ou de l'athlète

✓ Identifier rapidement déficiences, troubles posturaux et asymétries (données + vidéo)

✓ Bâtir des programmes de rééducation et d'entraînement personnalisés

✓ Contrôler périodiquement les résultats et l'efficacité des traitements

✓ Évaluer en dynamique l'efficacité des semelles, talonnettes et chaussures

✓ Motiver le patient grâce à des preuves tangibles et chiffrées de ses progrès

Caractéristiques techniques

Principe de mesure	Détection optique — barres émettrice (TX) & réceptrice (RX)
LED par barre	96 — infrarouge 890 nm
Fréquence d'acquisition	1 000 Hz
Précision temporelle	1 millième de seconde (temps de contact / de vol)
Résolution spatiale	1,041 cm
Distance max. entre barres	6 m — sans câble inter-barres
Extension modulaire	2 à 100 m linéaires · surfaces jusqu'à 6 × 6 m

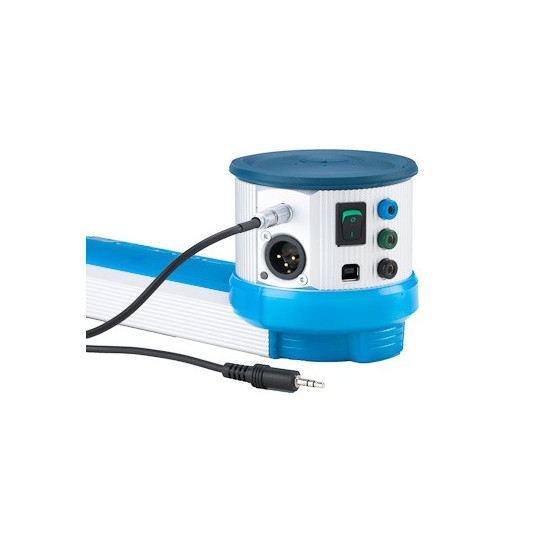

Connexion	USB (barre réceptrice → ordinateur)
Alimentation (mètre seul)	Batterie ≈ 8 h ou secteur
Aide à l'alignement	Témoin vert (optimal) / rouge (à corriger)
Tapis de course	Compatible grande majorité — sans synchronisation
Transport	Sac inclus (systèmes modulaires)
Dispositif médical	Conforme à la directive 93/42/CEE (et 2007/47/CE)

Questions fréquentes

En quoi OptoGait diffère-t-il d'une plateforme de pression ou de force ?

Là où une plateforme mesure une zone fixe, OptoGait analyse le mouvement en dynamique sur la distance ou sur tapis et restitue les paramètres spatio-temporels pas après pas, pour les deux jambes. Sans pièce mobile, il offre durabilité et répétabilité.

Quelle configuration choisir : mètre seul, modulaire ou tapis ?

Le mètre seul couvre sauts, réaction, fréquence et l'analyse sur tapis. La solution modulaire (2 à 100 m) convient à la marche et à la course en situation réelle. L'usage sur tapis est idéal pour les petits espaces. Les mètres additionnels permettent de passer d'une configuration à l'autre.

OptoGait est-il compatible avec mon tapis de course ?

Oui, avec la grande majorité des tapis. Les barres se posent simplement sur les rails latéraux (ou s'y fixent par adhésif). Aucune synchronisation préalable n'est nécessaire pour lancer un test.

Faut-il un câble entre les deux barres ?

Non. Seule la barre réceptrice se relie à l'ordinateur en USB ; aucun câble n'est nécessaire entre les barres, ce qui limite la gêne pour le sujet. La distance maximale entre les barres est de 6 m.

Peut-on enregistrer la vidéo des tests ?

Oui. De petites caméras (jusqu'à 90 images/s avec les caméras Logitech Brio) se synchronisent automatiquement avec les événements détectés. Le logiciel permet ensuite l'analyse vidéo (angles, distances, annotations) et l'affichage des empreintes.

OptoGait est-il un dispositif médical ?

Oui. OptoGait est un dispositif médical conforme à la directive 93/42/CEE (et son amendement 2007/47/CE), fabriqué par Microgate S.r.l. (Bolzano, Italie).

Les mesures sont-elles fiables et validées scientifiquement ?

Oui. OptoGait est largement utilisé et validé dans la littérature scientifique pour la mesure des paramètres spatio-temporels de la marche et de la course, avec une fiabilité élevée — ce qui en fait une référence en clinique comme en recherche.

OptoGait est un dispositif médical (n° 467316/R — Répertoire des dispositifs médicaux du Ministère italien de la Santé) conforme à la directive 93/42/CEE et à l'amendement 2007/47/CE. Lisez attentivement la notice d'utilisation. Fabricant : Microgate S.r.l., Bolzano (Italie). Distribué par Mtraining.
